Caixa Terminal de Fibra Ótica – 24 portas (Interior/Exterior)

Código:
2902203

Caixa Terminal de Fibra Ótica – 24 portas (Interior/Exterior)

EAN:
5604634107644
ETIM class:
EC002067

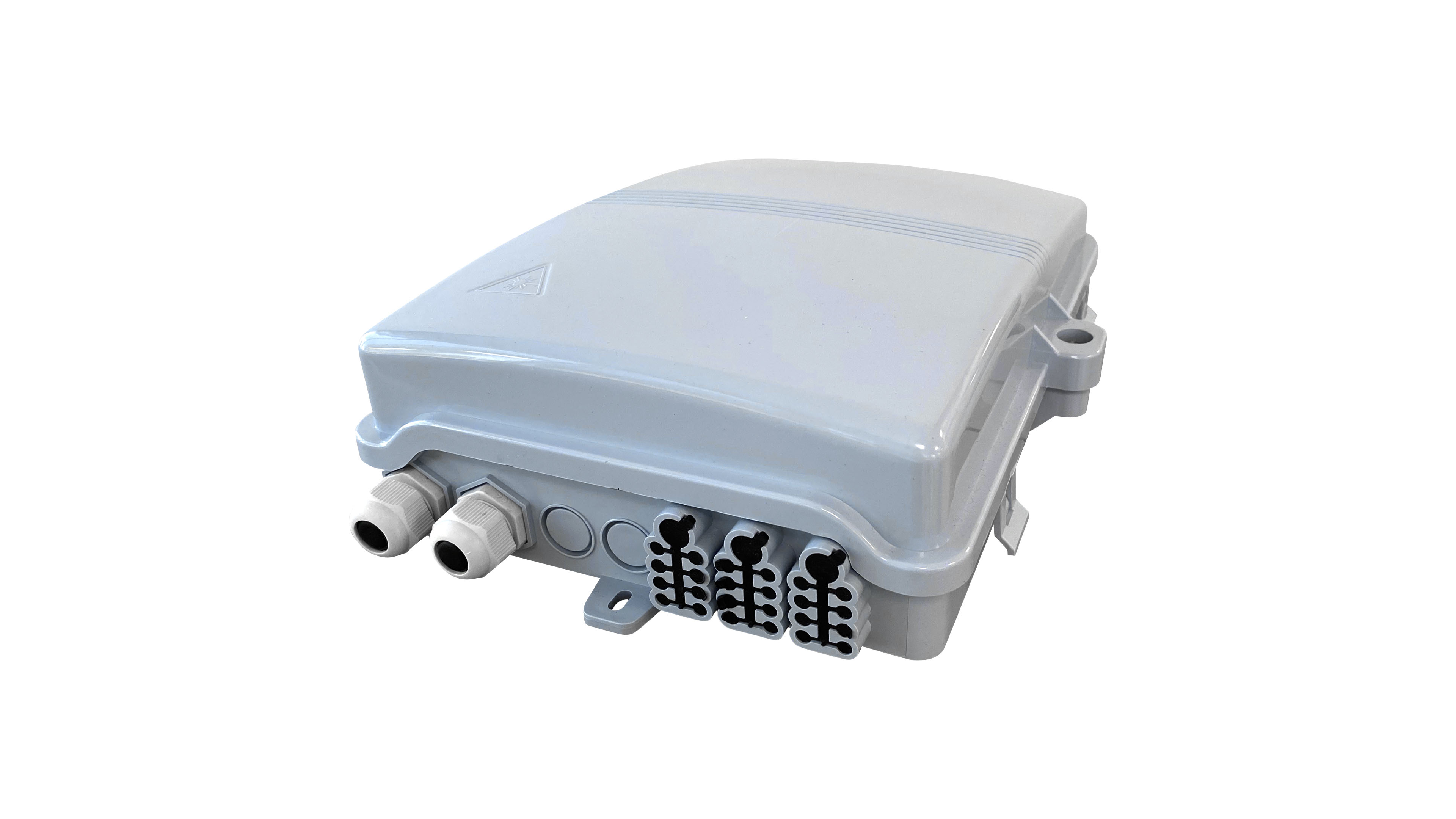

Caixa de terminação ótica interior/exterior com capacidade para 24 fibras.
Utilizada como ponto de distribuição do cabo troncal pelos cabos drop em sistemas FTTx

• Instalação interior ou exterior
• Índice de proteção: IP65
• Entrada e saída de cabos pela base
• Número máximo de fibras óticas: 24
• Inclui cassete basculante
• Cor cinza claro (RAL 7035)

    Caixa de distribuição de fibra ótica com capacidade até 24 fibras.
    É usada como ponto de distribuição do cabo troncal pelos cabos drop em sistemas FTTx.
    Reúne condições para suportar fusões de fibra, splitters, acondicionamento de cabos, pigtails e adaptadores numa estrutura de proteção solida.
    Fabricada em plástico ABS na cor branca de elevada qualidade proporciona aparência elegante, robustez e durabilidade.

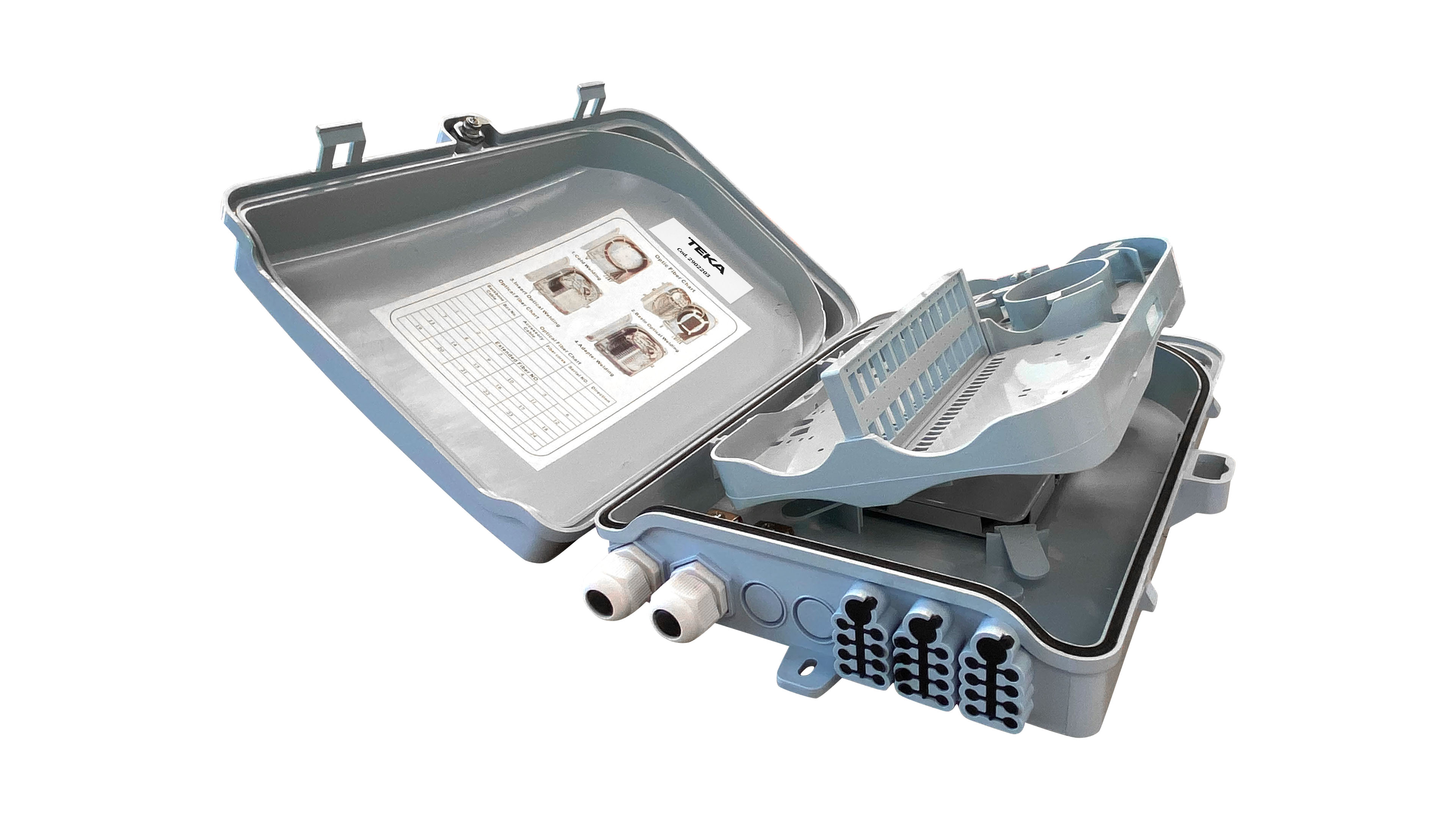

    A Cassete basculante de suporte destinada à organização dos pigtails, armazenamento das fibras excedentes e alojamento das proteções de fusão de conexão das fibras, criando duas camadas destintas, simplificam significativamente a instalação. A caixa terminal ótica de dupla camada possibilita uma coabitação estável e protegida entre o cabo de fibra ótica e os pigtails e proteções de fusão de conexão das fibras. A inclusão de dupla camada proporciona mais espaço e organização o que favorece decisivamente a ações de instalação e manutenção.

    Principais características
    • Instalação interior e exterior
    • Índice de proteção IP65
    • Aplicação mural ou em poste
    • Portas para cabos: 2 de entrada e 24 de saída
    • Entrada e saída de cabos pela base
    • Diâmetro máximo dos cabos: 9,0mm (Entrada) / 3,0mm (Saída)
    • Entradas efetuadas via bocins PG16/IP65 de modo a proteger os cabos de fibra ótica e a sua performance de transmissão
    • 2 orifícios pré cortados permitem incrementar o número de cabos de entrada
    • Sistema de fixação dos cabos de entrada via abraçadeiras integradas
    • Número máximo de fibras óticas: 24
    • Acomodação para 24 protetores de fusão
    • Recetáculo para Splitters óticos PLC tubulares metálicos
    • Número máximo e tipo de alinhadores (não incluídos): 24x SC Simplex ou LC Duplex
    • Segurança: Fechadura com chave
    • Cor cinza claro (RAL 7035)

    Acessórios incluídos:
    3 Buchas; 3 Parafusos; 24 Proteções de fusão 60mm

    Normas aplicáveis
    Diretiva RoHS: 2011/65/EU
    EN IEC 63000:2018

    Referentes às especificações técnicas
    EN 61754-1:2013

    Informação logística

    Código: 2902203 Designação: Caixa FTTH 24FO Interior/Exterior EAN13: 5604634107644 Classe ETIM: EC002067
    Emb. unitária: Cx. cartão Qtd.: 1 Peso bruto [kg]:1,6 Dimensão [cm]: 35x28x10,5
    Especificações Técnicas
    Entrada de CabosPela base
    Portas para cabos2 de Entrada / 24 de Saída
    Diâmetro máximo do cabo [mm]9,0 (Entrada) / 3,0 (Saída)
    Capacidade máxima (nº de fibras)24
    Alinhadores supurtados24x SC Simplex ou LC Duplex (não incluídos)
    Espaço para proteções de fusão24
    MaterialABS
    Índice de proteçãoIP65
    SegurançaFechadura com chave
    CorCinza claro (RAL 7035)
    Gama de temperatura [ºC]-40 ~ +85
    Dimensões AxLxP [mm] 345x275x100
    Peso [Kg]1,5
