Cabo Coaxial RG11 N78HV3 – PE LSZH

Código:
290766

Cabo Coaxial RG11 N78HV3 – PE LSZH (250m)

EAN:
5604634083900
ETIM class:
EC000019

Cabo Coaxial RG11, Tri-Shield, com performance que excede os requisitos da categoria TCD-C (5MHz~3GHz), destinado a redes de distribuição de Televisão por Cabo (CATV), TDT e Satélite (SMATV).

• Condutor central em cobre: Cu Ø1,63mm
• Tri-Shield (tripla blindagem)
• Atenuação de blindagem: EMC Classe A
• Com gel hidrófugo para isolamento da humidade
• Categoria TCD-C (3GHz)
• Classe CPR: Dca - s2, d1, a1
• Em conformidade com o ITED e ITUR

Cabo Coaxial RG11, Tri-Shield, para redes de distribuição que operam entre 5MHz – 3GHz, com performance que excede os requisitos da categoria TCD-C (Tecnologias de Comunicação e Difusão, em cabo coaxial) de acordo com o standard (EN50173-1) e EMC Classe A (EN 50083-2).
Cabo fabricado sob os mais altos padrões de qualidade, oferecendo excelentes prestações elétricas, resistência mecânica, durabilidade e estabilidade dos valores de atenuação.

Principais características
• Condutor central Cu Ø1,63mm
• Dielétrico expandido a gás
• Tri-Shield: Cinta Al2 bonded (colada ao dielétrico) / Malha CCA > 70% / Cinta Al3
• Gel hidrófugo para isolamento da humidade
• Revestimento exterior PE LSZH - Preto
• Classe de reação ao fogo de acordo com EU nº 305/2011: Dca - s2, d1, a1
• Categoria TCD-C (3GHz)
• Atenuação da Blindagem EMC Classe A
• Baixa resistência ohmica e excelente resposta em frequência em toda banda
• Velocidade de propagação ≥ 84%
• Aplicação em redes de distribuição de Televisão por Cabo (CATV), TDT e Satélite (SMATV)
• Em conformidade com ITED e ITUR
• Marcação metro a metro

Normas aplicáveis
Diretiva LVD: 2014/35/EU
EN 50117-1:2019
EN 50209-1-1:2001
Diretiva RoHS: 2011/65/EU, (EU)2015/863
EN IEC 63000:2018
Características elétricas e de transmissão:
EN 50173-1
EN 50083-2
Regulamento EU nº 305/2011
Classe reação ao fogo: Dca - s2, d1, a1
EN 50575:2014/A1:2016
EN 13501-6:2018+A1:2022
EN 60332-1-2:2004/A11:2016
EN 50399:2011+A1:2016
EN 60754-2:2014

Informação logística

Código: 290766 Designação: Cabo Coaxial RG11 N78HV3 TK - PE LSZH EAN13: 5604634083900 Classe ETIM: EC000019
Embalagem: Bobina (madeira) Qtd [m]: 250 Peso bruto [kg]: 25,38 Dimensão[cm]: 39x39x36
Embalagem (1 pack) : Cx. cartão Qtd [m]: 250 Peso bruto [kg]: 26,11 Dimensão[cm]: 40x40x38

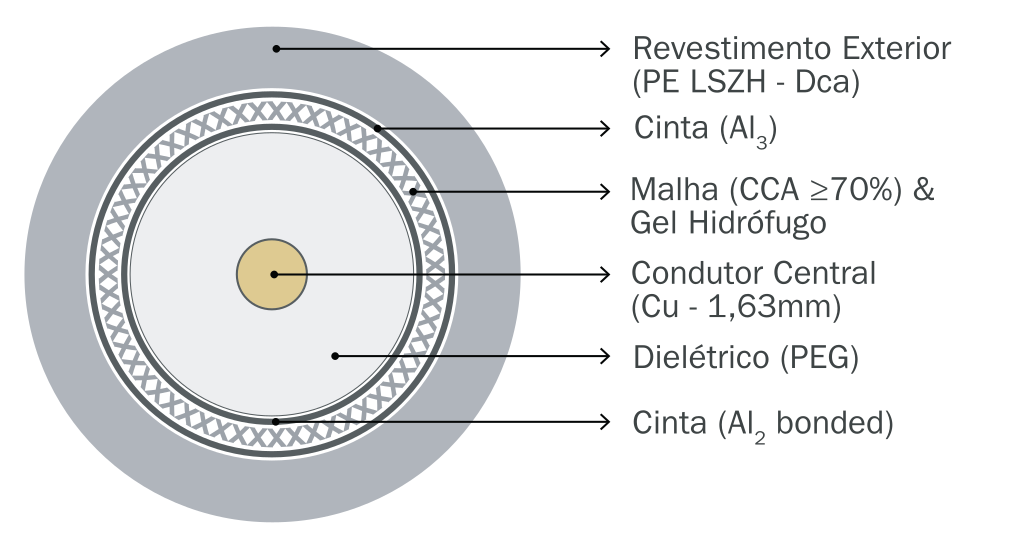

Construção
Condutor centralCobre sólido
Diâmetro [mm]1,63
DieléctricoPEG (Poliétileno Injetado a Gás)
Diâmetro [mm]7,20
Cinta (1ª lâmina interior)Al2 Bonded
Malha [ % ]≥ 70
Proteção contra humidadeGel Hidrófugo
Cinta (2ª lâmina)Al3
Revestimento exteriorPE LSZH – (Preto)
Diâmetro externo do cabo [mm]10,30
Peso por metro [kg/m]0,0940
Classe CPRDca - s2, d1, a1
Propriedades Mecânicas
Raio mínimo de curvaturaOperação: 5 x Ø ; Instalação: 10 x Ø
Tração máxima [N]Instalação: 280
Gama de temperaturaOperação: -20° a 75°C ; Instalação: 0° a 65°C
Propriedades Elétricas
Impedância [Ω]75,8
Resistência DC do condutor [Ω]/100≤ 0,82
Resistência de lacete [Ω/100m]2,39
Perdas de Retorno [dB]5~470MHz ≥ 22; 470~1000MHz ≥ 20; 1000~3000MHz ≥ 18
Atenuação de Blindagem (EMC classe A) [dB]30~1000MHz ≥ 90; 1000~2000MHz ≥ 85; 2000~3000MHz ≥ 80
Velocidade nominal de propagação - NVP [%]84
Corrente minima admissível [A]0,5
Atenuação máx. [dB/100m]
5 MHz1,06
10 MHz1,38
47 MHz2,96
90 MHz4,05
100 MHz4,23
200 MHz5,82
300 MHz7,02
400 MHz8,04
600 MHz9,96
750 MHz11,23
862 MHz12,13
950 MHz12,74
1000 MHz13,24
1250 MHz15,05
1750 MHz18,13
2150 MHz20,20
2400 MHz21,66
3000 MHz25,03
