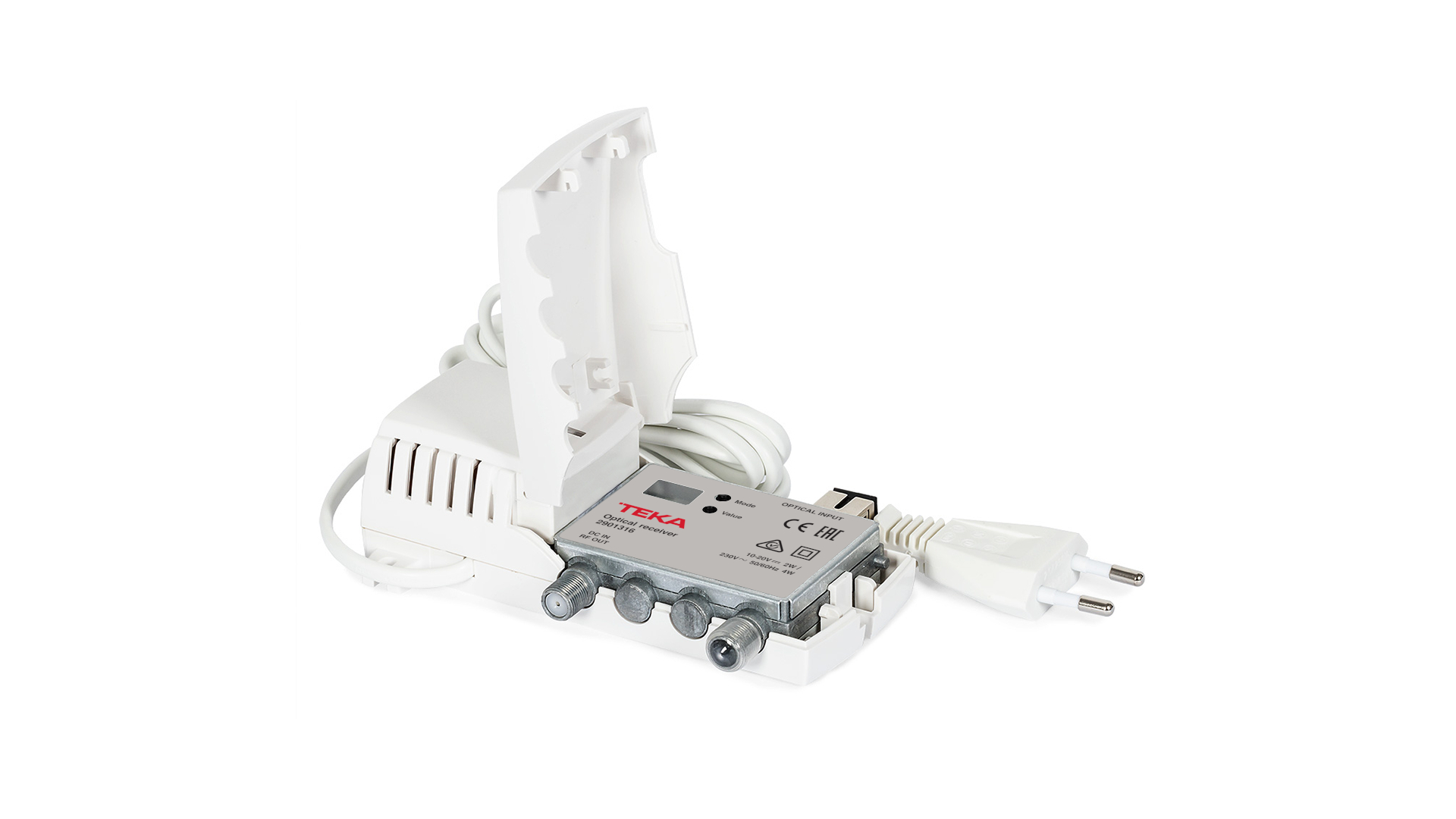

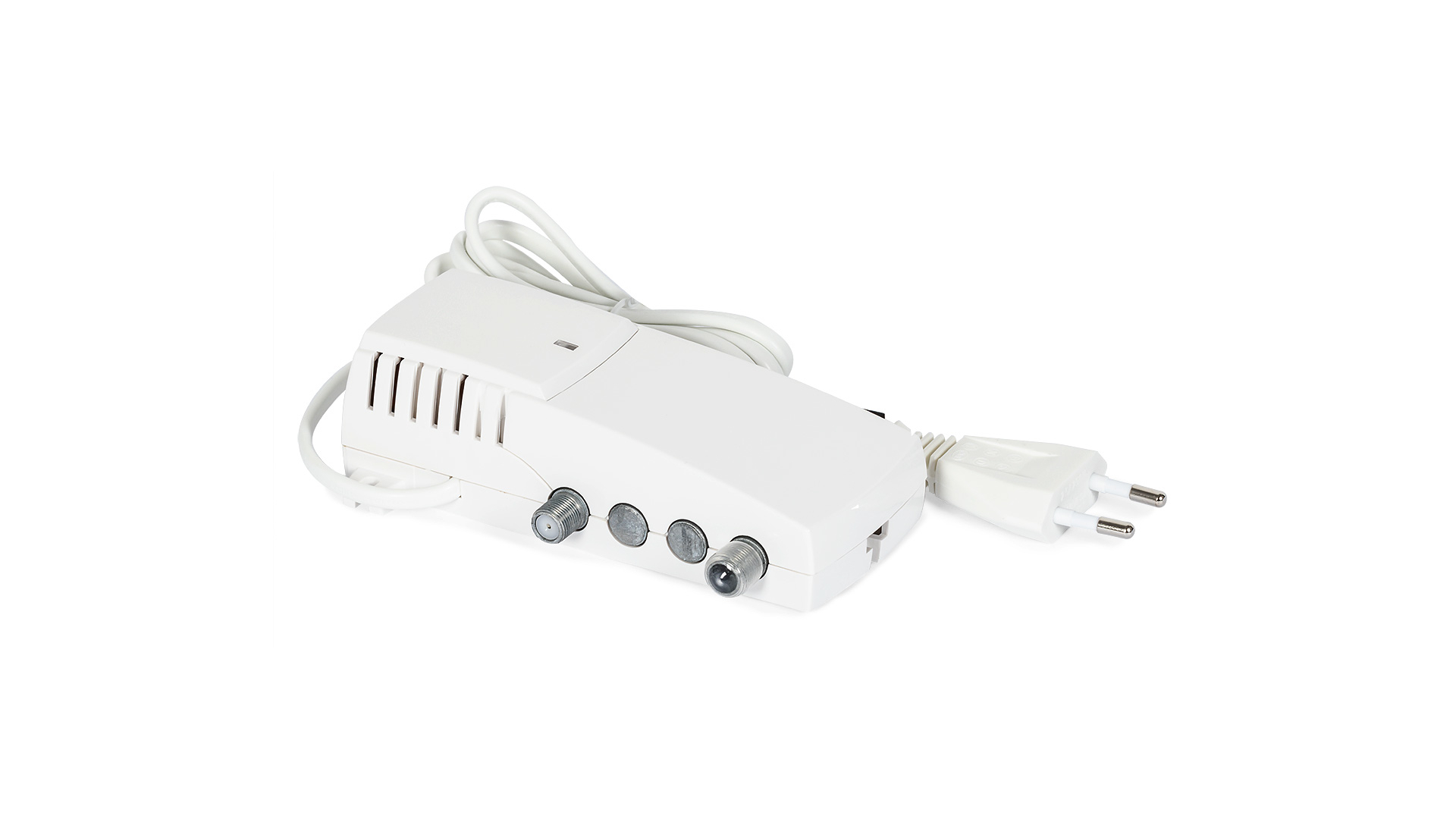

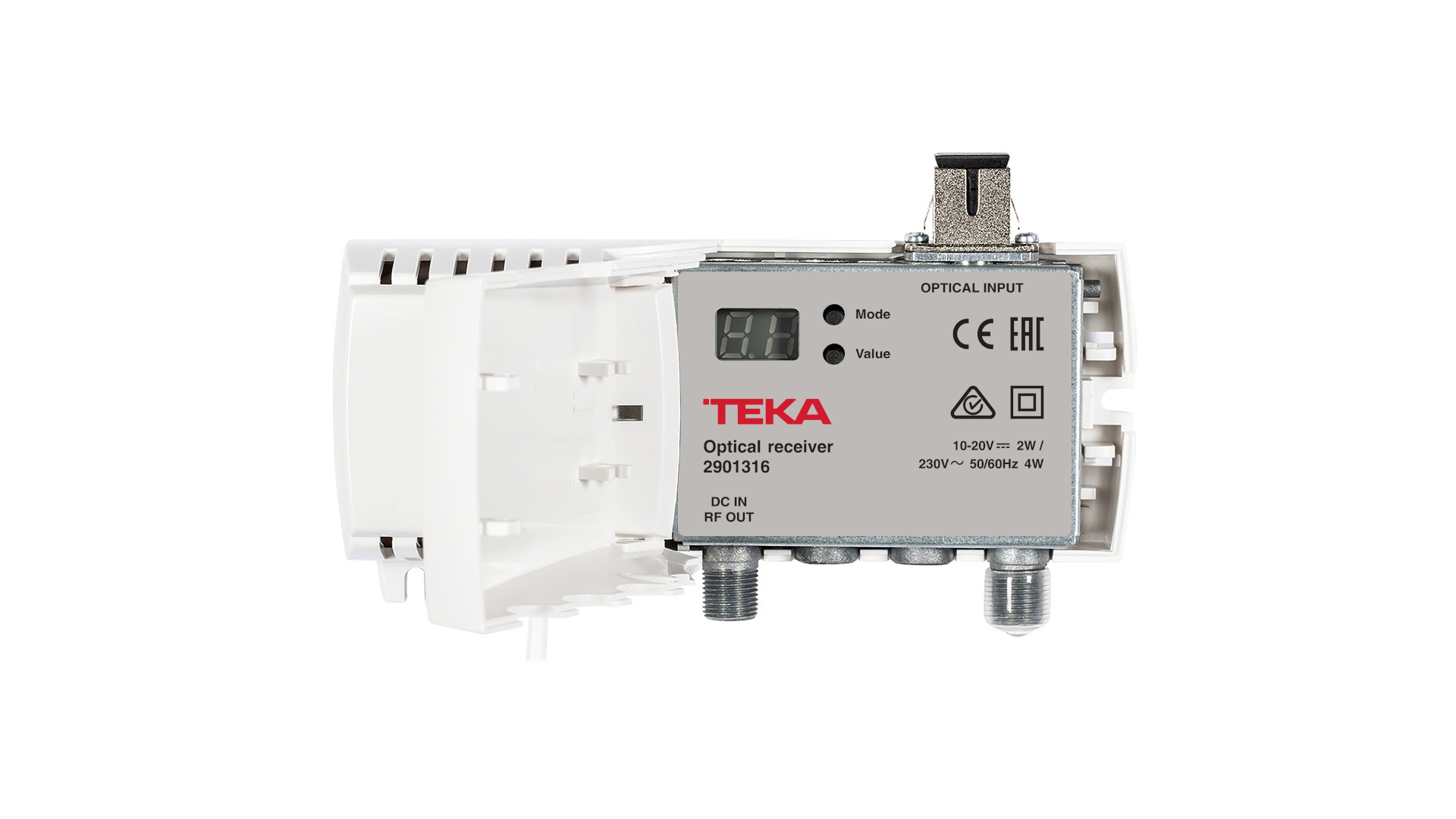

Recetor Ótico ECO c/ AGC, 1 Out

Código:
2901316

Recetor Ótico ECO c/ AGC, 1 Out

EAN:
5604634091035
ETIM class:
EC002947

Recebe um sinal ótico de SMATV na gama de 1100~1600nm, e o converte para um sinal RF (47 ~2400MHz), com amplificação.

• Disponibiliza 1 saída de RF (47~2400MHz).
• Desenhado para funcionar em conjunto com os Emissores Óticos BL da Teka
• Display LED para apresentação de todos os parâmetros
• Programação electrónica via teclas
• Excelente fiabilidade

Recetor ótico compacto que permite receber, converter e amplificar um sinail ótico de SMATV em um sinal RF, destinado a operar com os Emissores Óticos BL da Teka.
A gama de deteção ótica do recetor situa-se entre 1100~1600nm, disponibilizando 1 saída RF de Banda Larga (47~2400MHz).
Adequado para operar em redes FTTH/HFC

Principais características
• Recetor ótico compacto de banda larga
• 1 saída RF (47~2400MHz)
• Desenhado para funcionar em conjunto com os Emissores Óticos BL (2902176, 2901436, 2901437, 2901422, 2901429)
• Sistema AGC integrado baseado no nível de sinal ótico (OLC)
• Gama de deteção ótica alargada 1100-1600nm
• Elevada sensibilidade ótica: -15 ~ 0dBm
• Controlado por microprocessador
• Display LED para apresentação de todos os parâmetros
• Programação electrónica via teclas
• Excelente fiabilidade
• Fonte de alimentação integrada (fonte comutada de elevada eficiência)
• Conetores:
   Saída RF - Tipo F fêmea
   Entrada Ótica - SC/APC

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 50083-2:2012+A1:2015

Segurança
EN IEC 62368-1:2020+A11:2020
EN 60728-11:2017+A11:2018

Diretiva RoHS: 2015/863/EU
EN IEC 63000:2018

Informação logística

Código: 2901316 Designação: Receptor Ótico ECO c/ AGC, 1 Out (47-2400MHz) EAN13: 5604634091035 Classe ETIM: EC0002947
Emb. unitária: Cx. cartão Qtd.: 1 Peso bruto [kg]: 0,36 Dimensão [cm]: 14,0x9,6x5,0
Emb. conjunto: Cx. cartão Qtd.: 20 Peso bruto [kg]: 7,50 Dimensão [cm]: 39,6x26,4x16,0
Especificações Técnicas
ENTRADA ÓTICA
ConetorSC/APC
Gama de deteção [nm]1100 – 1600
Nível de entrada (Gama AGC) [dBm]-15 ~ -6 / -8 a 0 (comutável)
Perdas de retorno [dB]> 40
Currente de ruído [pA/√Hz]≤ 7
SAÍDAS RF
ConetorTipo F fêmea
Gama de frequência (quatro) [MHz]47 ~ 2400
Impedância [Ω] 75
Perdas de retorno [dB]≥ 1≥14 @40MHz -1,5dB/oct (47~950MHz); ≥10 até 1750MHz; ≥7 até 2400MHz
Lineraridade [dB]± 1,5 (47 ~ 2150MHz)
Nível de saída (Gama AGC) [dBµV]78 (entrada ótica -8~0dBm); 80 (entrada ótica -15 ~-6dBm) *
Nível de saída CTB (EN60728-3) [dBµV]90 *
Nível de saída CSO (EN60728-3) [dBµV]83 *
Nível máx. de saída IMD3=60dB, 2 portadoras, 2150MHz, +f=10MHz [dBµV]104
Ajuste do nível de saída (Modo manual/AGC não ativo) [dB]31 (em passos de 1dB)
GERAIS
Tensão de alimentação [VAC] / Consumo [W] 230, 50/60Hz / 4
Gama de temperatura [ºC] -20 ÷ +50 (em operação)
Dimensões (LxPxA) [mm] 133x73x39
Peso [Kg]0,32
* Sinal ótico de entrada OMI 4,9%, 1310nm
