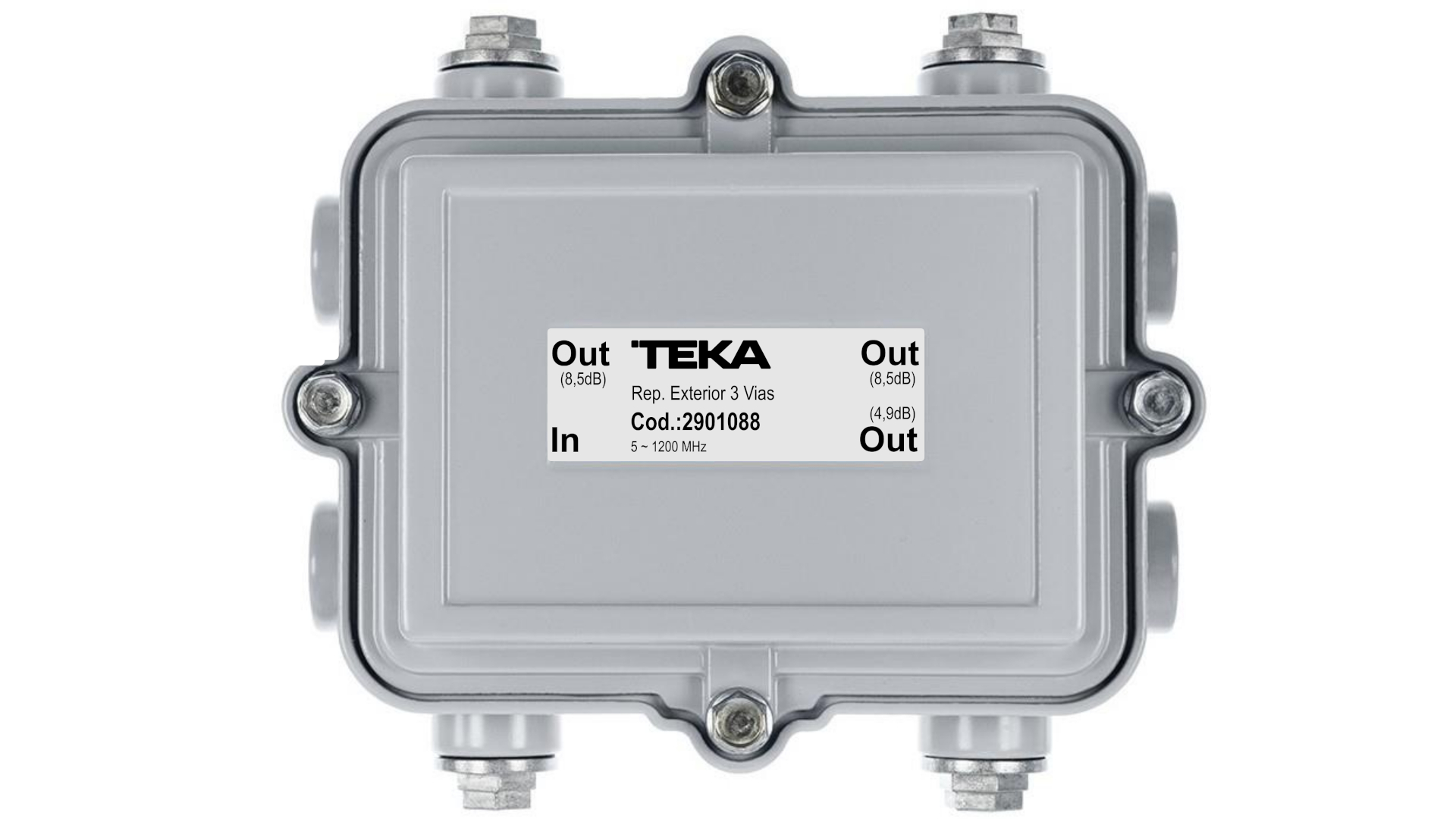

Repartidor de Exterior CATV - 3 Vias

Código:
2901088

Repartidor de Exterior CATV - 3 Vias

EAN:
5604634088301
ETIM class:
EC000421

Repartidor de 3 vias, adequado para repartição e distribuição de sinais em redes coaxiais exteriores de CATV (ITUR)

• Repartidor de 3 Vias, não balanceado, para redes coaxiais CATV (ITUR)
• Conectica 5/8 fêmea
• Grau de impermeabilização IP68
• Passagem de corrente 12A

Repartidor exterior de 3 vias, com proteção contra picos de tensão em todas as portas, excelente desempenho RF e modulação HUM.
O repartidor possui portas 5/8” - 24 NEF fêmea para conexão dos cabos de entrada e saída.
Testado sob condições ambientais extremas, projetado para operar junto a ambientes salinos, autoestradas de elevado tráfego e em condições ambientais de elevada temperatura.

• Repartidor de 3 vias, não balanceado
• Repartição e distribuição de sinais em redes exteriores de CATV (ITUR)
• Conectica 5/8 fêmea
• Grau de impermeabilização: IP68
• Alojamento em caixa de alumínio com revestimento anticorrosivo
• Elevada blindagem (selado com malha metálica)
• Passagem de corrente 12A
• Projetado para condições ambientais extremas

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 50083-2:2012

Diretiva RoHS: 2011/65/EU
EN IEC 63000:2018

Informação logística

Código: 2901088 Designação: Rep. Exterior CATV - 3 vias EAN13: 5604634088301 Classe ETIM: EC000421
Embalagem: - Qtd: 1 Peso bruto [kg]: 0,56 Dimensão[mm]: 140x112x72
Especificações Técnicas
Nº de vias2
Gama de Frequência [MHz]5 ~ 1218
Impedância [Ω]75
Perdas de Inserção (IN-OUT) [dB]OUT 1 / OUT 2 / OUT 3
5 MHz4,6 / 9,1 / 8,0
10 MHz4,6 / 9,1 / 8,0
50 MHz3,4 / 6,7 / 6,7
100 MHz3,4 / 6,7 / 6,7
450 MHz3,6 / 6,8 / 6,8
550 MHz3,7 / 6,9 / 6,9
750 MHz3,9 / 7,1 / 7,1
870 MHz4,0 / 7,3 / 7,2
1000 MHz4,2 / 7,8 / 7,8
1218 MHz4,8 / 9,0 / 9,0
Perdas de Retorno (IN & OUT) [dB]
10~47 MHz16
47~950 MHz16
950~1218 MHz16
Isolamento Mútuo (OUT-OUT) [dB]
5-65 MHz26
65-860 MHz24
860-1218 MHz22
Eficiência da Blindagem [dB] (1)
30~1000 MHz> 95
1000-1218 MHz> 85
Passagem de Corrente [A] (2)12
Fusível (corrente nominal AC/DC) [A]15
Modulação Hum (IN & OUT) [dB] (3)
10~860 MHz> 70
860~1218 MHz> 70
Classe do dispositivo de proteção contra Picos de Tensão (4)2 KV combinação de onda 2Ω 1,2/50μs (combinação de onda C3)
(1) Testado de acordo com EN 50083-2:2006 e SCTE IPS-TP-403
(2) Gama entre 60-90 VAC/VDC
(3) Na presença de 12A
(4) Testado de acordo com EN 61000-4-5 2005
Propriedades Mecânicas
Material da envolventeAlumínio
Conectores (IN-OUT)5/8” - 24 NEF fêmea
Temperatura de Operação- 40°C ~60°C
Dimensões [mm]140x112x72
Peso [g]560
